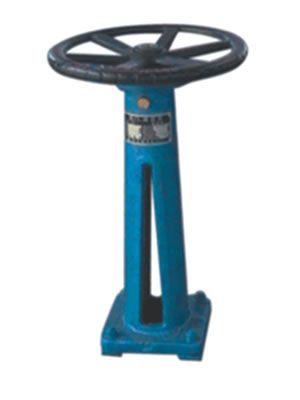

手摇式启闭机用途:
用于各类大型给排水工程、水利水电工程、用于控制各类大、中铸铁闸门及钢制闸门的升降达到开启与关闭的目的。
型号说明:
一、简介 |
QS、QD型系列启闭机采用螺旋丝杆传动,其结构紧凑合理,启闭重力大,品种全,广泛应用于各类污水、排水工程和水利工程中闸门、堰门等设备的启闭。 QSL型手轮式启闭机结构简单,使用维护方便,常用于小启闭力的闸门、堰门启闭。 QSY型手摇式启闭机性能可靠,为中小启闭力的闸门堰门理想之启闭设备。 QD型系列手电两用启闭机是一种全方位多功能启闭机,其具有以下几个明显优点: 1、安全性能高,具有扭矩保护和行程限位双重防护措施; 2、操作方便,可实现遥控和现场操作,单台控制和集中控制等多种控制形式; 3、有开度指示,精确可靠,有开闭灯光信号指示; 4、 可先用普通型、户外型、防爆型等多种形式,可适应各种不同环境的需要。 QD型系列液压启闭机采用液压缸的往复运动,实现对平板闸门快速平板门,弧形门及人字门等闸门的启闭,特别适用大型闸门的启闭,它具有极限位置保护和过载保护,缓冲,锁定调速等功能以及造价低,安装方便,使用寿命长等特点。 |
二、型号编制说明
三、启闭力简易计算
1、启门力:W启=F+Q+Qs (N) 2、闭门力:W闭=F-Q-Qs (N)
其中:F=pμ=vab(e+1/2b)sina (N)
式中:Q-闸板自重(kg×10) (N) Qs-闸杆自重(kg×10) (N)
F-由于水压产生的闸板与闸座之间的静摩擦力 (N)
p-作用于闸板上的水压力 (N) v-水质比重 (N/cm3)
a、b-进水口宽度和高度 (cm)
e-闸门上止水沿至最高水位距离 (cm) μ-闸板与闸座间摩擦系数,一般μ=0.3
α-闸门板安装平面与水面的夹角,一般α=90°
温州市龙湾龙水阀门厂是一家具有多年生产经验的闸门专业制造商,生产设备先进,检测设备齐全。主要生产不锈钢闸门,渠道闸门,钢制闸门,铸铁镶铜闸门等污水处理非标用闸门及闸门启闭机、止回阀、水利控制阀等产品。
