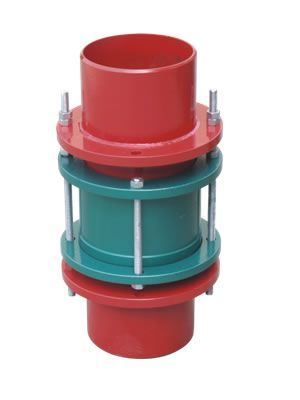

SSJB-3型限位式伸缩接头

序号	名称	数量	材料
1	本体	1	QT400-15、Q235A ZG230-450、20
2	密封圈	1	NBR
3	压盖	1	QT400-15、Q235A ZG230-450、20
4	短管法兰	2	Q235A、20、16Mn
5	螺柱	n	Q235A、20、1Cr18Ni9Ti
6	螺母	5n	Q235A、35、1Cr18Ni9Ti

VSSJAF型双法兰传力接头的主要尺寸

公称通径 DN	管子外径	外型尺寸		法兰连接尺寸
	Dw	L	L1	0.6MPa				1.0MPa
	Dw	L	L1	D	D1	n-Th.	b	D	D1	n-Th.	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			370	335	12-M16	24	395	350	12-M20
300	325	220	50	440	395	12-M20	24	445	400	12-M20
350	377			490	445	12-M20	26	505	460	12-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550	16-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
500	630	240		755	705	20-M24	30	780	725	20-M27	36
600	630			755	705	20-M24	30	780	725	20-M27	36
700	720			860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	28-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	380		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	380		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	630		1830	1760	36-M33	44	1915	1820	40-M45	68
1600	1620			1830	1760	40-M33	48	1915	1820	40-M45	68
1800	1820			2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	50-M52	88
2800	2820			3115	3020	64-M45	68	3180	2970	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76	－	－	－	－

温州市龙湾龙水阀门厂是一家具有多年生产经验的闸门专业制造商，生产设备先进，检测设备齐全。主要生产不锈钢闸门，渠道闸门，钢制闸门，铸铁镶铜闸门等污水处理非标用闸门及闸门启闭机、止回阀、水利控制阀等产品。
注：1、本产品材质可根据用户要求选用（碳钢、不锈钢、半不锈钢等材质）
　　 2、法兰连接尺寸均按GB9115.7-88生产（本标准与蝶阀连接尺寸相同）非标尺寸由用户提供
